Gestione locale/remota dell’illuminazione con sistema DALI

In questo schema è rappresentata la soluzione di Kerberos per l’elaborazione di scenari complessi di automazione dell’illuminazione provvista di sistema DALI.

Sistemi di attuazione e controllo integrati al monitoraggio.
La tecnologia X-Monitor permette di utilizzare la
stessa rete per fare monitoraggio e attuazione. Un’ampia gamma di dispositivi wireless consente il controllo di ogni tipo di apparato mentre l’utilizzo di protocolli standard ne facilita l’integrazione in interventi di retrofit e in presenza di logiche locali.

X-Monitor Ready, il nostro servizio premium chiavi in mano.

Una serie di servizi pensati per i nostri clienti, con prezzi chiari e definiti per garantire il risultato, avere un unico interlocutore, trovare una soluzione di classe industriale ai problemi tipici del monitoraggio come la sicurezza, il trasporto dei dati, l'accesso remoto, la manutenzione.

Curiamo anche il sopralluogo, la progettazione, le pratiche di sicurezza, la fornitura di quadri elettrici preclabati e certificati, l'installazione, la configurazione e il collaudo.

Sistemi di attuazione e controllo integrati al monitoraggio.
La tecnologia X-Monitor permette di utilizzare la
stessa rete per fare monitoraggio e attuazione. Un’ampia gamma di dispositivi wireless consente il controllo di ogni tipo di apparato mentre l’utilizzo di protocolli standard ne facilita l’integrazione in interventi di retrofit e in presenza di logiche locali.

X-Monitor Ready, il nostro servizio premium chiavi in mano.

Una serie di servizi pensati per i nostri clienti, con prezzi chiari e definiti per garantire il risultato, avere un unico interlocutore, trovare una soluzione di classe industriale ai problemi tipici del monitoraggio come la sicurezza, il trasporto dei dati, l'accesso remoto, la manutenzione.

Curiamo anche il sopralluogo, la progettazione, le pratiche di sicurezza, la fornitura di quadri elettrici preclabati e certificati, l'installazione, la configurazione e il collaudo.

Controllo illuminazione con sistema DALI Gestione scenari di automazione dell'impianto Verifica Stato Impianto Gateway con funzioni BMS per la gestione di scenari complessi Portata radio estesa con X-Monitor Protocol (XM-P) Invio dati su piattaforma X-Platform o clienti SIM per il traffico dati Servizi di preconfigurazione ed inserimento in quadro dei dispositivi per una rapida installazione Sviluppo di logiche dedicate

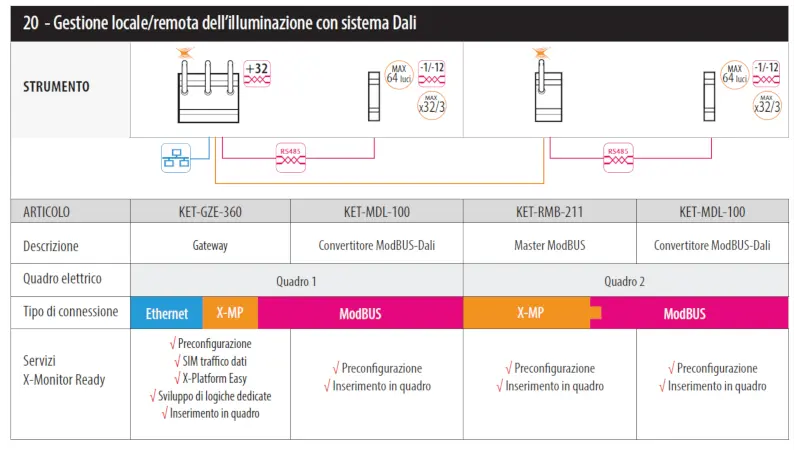

Schema Funzionale (PNG)       Legenda       Indicazioni sulla lettura dello schema



Grandi Aziende produttrici di sorgenti luminose utilizzano il sistema DALI (Digital Addressable Lighting Interface) per la gestione automatica dell’illuminazione. Questa tecnologia permette lo spegnimento e l’accensione di una o più luce regolandone anche l’intensità luminosa, inoltre, consente di verificare lo stato dell’impianto rilevando eventuali guasti di ogni periferica. Oltre ai vantaggi tecnici, gli apparecchi con sistema DALI integrato garantiscono un risparmio significativo sia sui costi energetici che di gestione e manutenzione.



In questo schema è descritta la proposta di Kerberos per l’elaborazione di scenari complessi di automazione dell’illuminazione provvista di sistema DALI. Infatti, il gateway KET-GZE-360 permette la gestione di scenari di Building Automation e d’inviare dati alla piattaforma X-Platform Easy per controllare e verificare lo stato di singoli punti luce o intere sezioni. Per l’invio dei comandi dal gateway ai punti luce con sistema DALI occorre installare un convertitore ModBUS-DALI, KET-MDL-100, che è in grado di collegare fino a 64 dispositivi DALI compatibili e supportare fino a 16 gruppi DALI e 16 scene DALI. Con l’utilizzo del Repeater Master ModBUS KET-RMB-211 e altri KET-MDL-100 è possibile gestire altri sistemi DALI a distanza.



KET-GZE-360



È un gateway avanzato con funzioni BMS per la gestione di scenari di Building Automation. Funzione di Master ModBUS fino a 32 profili slave per la gestione in locale dei KET-MDL-100.  Inoltre, è dotato di interfaccia ethernet, modem 3G/4G/NB-IoT/LTE-M e Wi-Fi per l’invio dati, come lo stato dei vari punti luce, su piattaforme esterne e modulo radio X-MP per interfacciarsi con i KET-RMB-211.



Kerberos dispone come servizi aggiuntivi la preconfigurazione e il preinserimento in quadro elettrico (Quadro 1) dei dispositivi per una facile e veloce installazione, lo sviluppo di logiche dedicate in base alle necessità del cliente, SIM per il traffico dati a canone annuale a prezzi molto vantaggiosi e la piattaforma X-Platform Easy per l’acquisizione e visualizzazione dei dati, configurabile alle proprie esigenze.



KET-MDL-100



È un convertitore ModBUS-DALI, in grado di collegare fino a 64 dispositivi DALI compatibili e supportare fino a 16 gruppi DALI e 16 scene DALI. Il numero di profili ModBUS utilizzati varia da -1 a -12 a seconda delle necessità del sistema e quindi ogni Master ModBUS ne può gestire fino ad un massimo di 32. Può essere fornito già preconfigurato ed inserito in quadro elettrico (Quadro 1 - 2).



KET-RMB-211



È un dispositivo con funzione di Master ModBUS fino a 32 profili slave per la gestione in remoto dei convertitori ModBUS-DALI KET-MDL-100. Grazie al modulo radio con X-Monitor Protocol, che può raggiungere distanze di oltre 1000 m in aria libera, è quindi possibile realizzare una infrastruttura di rete estesa per la gestione di un ampio numero di sorgenti luminose con sistema DALI. Può essere fornito già preconfigurato ed inserito in quadro elettrico (Quadro 2).
